[TUTO]régler votre panne lecteur après avoir changer de bloc

ce tuto vous as t'il aider, et comment le trouver vous ?


Nombre total de votes : 0

[TUTO]régler votre panne lecteur après avoir changer de bloc

Message non lupar Dragoon1010 » 28 Fév 2010, 18:46

/!\ Je ne suis plus ce topic depuis longtemps, malheureusement, ayant délaissé la PS3, je ne saurais vous guider pour vos problèmes. Tentez de réaliser ce qui est dit dans le tutoriel, si cela ne résous pas le problème, alors postez un message ici en espérant que quelqu'un de plus compétent que moi puisse vous répondre. /!\

beaucoups de gens ont ce fameux probleme, la lentille qui lache...
malheureusement, les 3/4 après remontages rencontrent de leger soucie tel que ::

- impossible de faire manger une galette au lecteur
- aucune lecture
- bruit bizzare (claquement, engrenage qui claque...)
- LED qui reste constamment allumer, meme avec aucun BD de present...

si vous rencontré ce genre de probleme, alors ce tuto est fait pour vous, il regleras quasi tout les soucie après remontage d'un bloc optique.


ATTENTION::ce tuto ne conçerne que les 40Go 2eme génération,80Go et 160Go ;)

/!\ dans certain cas, la panne est materiel, si ce tuto ne vous aide pas, alors il y as un autre soucie (carte fille HS, fiche mal rebranché/enclanché etc...), donc avant de venir poser vos question, verifier bien que l'integralité du tuto est etait effectuer. /!\


commencer par vous munir des choses suivante::



1- démontage de la console


Commencer par enlever le cache de la vis torx, puis enlever la vis torx, et enfin faite glisser le capot vers la gauche, comme sur la photo.

Enlever toute les vis presente en rouge sur la photo, puis faite pression sur le clips qui est de couleur bleu sur la photo.

Enlevez ensuite la fiche comme sur la photo.

Puis déclipsez la nappe et decrochez la.

2- Démontage du lecteur


Commencez par enlever la nappe.

Puis retourner le lecteur, enlevez les 3 vis entouré sur la photo, ainsi que les 2 vis en haut (pas presente sur la photo).

Ensuite, deboitez le capot du lecteur par devant, et levez le.

Maintenant, poussez le en arriere.

Enlevez le rond en plastique.

Enlevez les vis entouré sur l'image.

Puis déclipsez le de chaque coté (clips entouré sur la photo).


Vous devriez normalement avoir cela sous les yeux.


3- Etapes a suivre pour regler les soucie.


Commencez par déclipser le plateau avec les embouts blanc, pour cela munissez vous de votre tournevis et placez le a l'endroit entouré en rouge puis le plateau devrais se décrocher.

ensuite vérifiez comment sont placer les baguette de part et d'autre du bloc, il doivent etre comme sur la photo, pour une meilleure vérification, se référer au photos suivante.

bien placée.

mal placée.

/!\si vous etes dans le cas de la 2eme photo, alors suivez la suite du tuto./!\

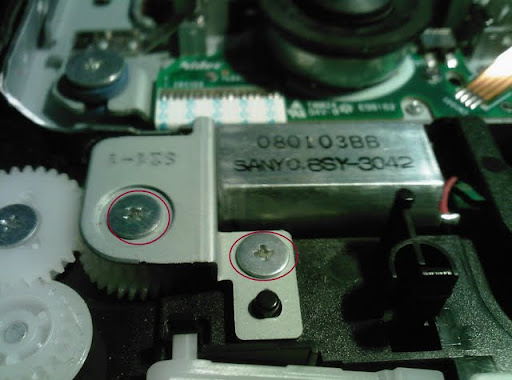

Enlevez les 2 vis du moteur entourée sur la photo.
Décrochez le moteur comme sur l'image representé par la fleche bleu.
Ensuite déplacer les baguettes dans le sens des fleches rouge.
Une fois fait vérifier que le systeme de blocage a l'avant du lecteur est bien baisser (representé par un carré rouge sur la photo).

Une fois fait replacer le moteur correctement, puis remonter le tout en suivant le tuto dans le sens inverse.

une fois remonter, tester, si le probleme persiste, redemonter le tout, et suivez la suite du tuto.

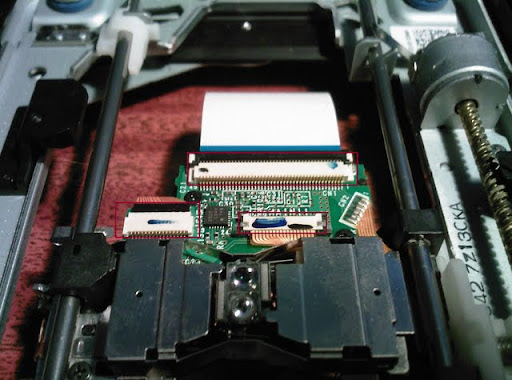

Vérifiez que les nappe encadré sont bien branché et clipsé.

Vérifiez que cette fiche est intacte.

Verifier que chaque nappe au niveau carte fille(PCB) soit bien branchées et clipsées aussi.


Vérifiez aussi que la nappe sous le lecteur est intacte, pour cela vous devez enlevez l'alimentation.

Pour enlevez l'alim vous devez enlevez les vis entouré en rouge, puis décrochez les fiche de part et d'autre de l'alim(representer dans des cadres rouge).
pour finir soulevez l'alim en forçant légèrement en bas de l'alim, car elle est accrocher par 2 barrettes en acier. Ensuite déclipsez la nappe et verifiez qu'elle n'est pas croqué, coupé, ou casser...

si ça ne change rien, alors la derniere chose a effectuer, c'est un test a coeur ouvert, donc brancher le lecteur ouvert, puis tester chacun des inter present sur cette image.

si après avoir effectuer tout cela, ça ne marche toujours pas, alors venez poser votre probleme ici.
